| 序号 | 项目 | 单位 | 参数 |
| 1 | 额定电压 | KV | 12 |
| 2 | 额定频率 | HZ | 50 |
| 3 | 额定电流 | A | 630 |
| 4 | 额定短路开断电流 | KA | 20 |
| 5 | 额定峰值耐受电流(峰值) | KA | 50 |
| 6 | 额定短路耐受电流 | KA | 20 |
| 7 | 额定短路关合电流(峰值) | KA | 50 |
| 8 | 机械寿命 | 次 | 10000 |
| 9 | 额定短路开断电流开断次数 | 次 | 30 |
| 10 | 工频耐受电(1min):(湿)(干)相同、对地/断口 | KV | 42/48 |
| 11 | 雷电冲击耐受电压(峰值)相间、对地/断口 | KV | 72/85 |
| 12 | 二次回路1min工频耐压 | KV | 2 |

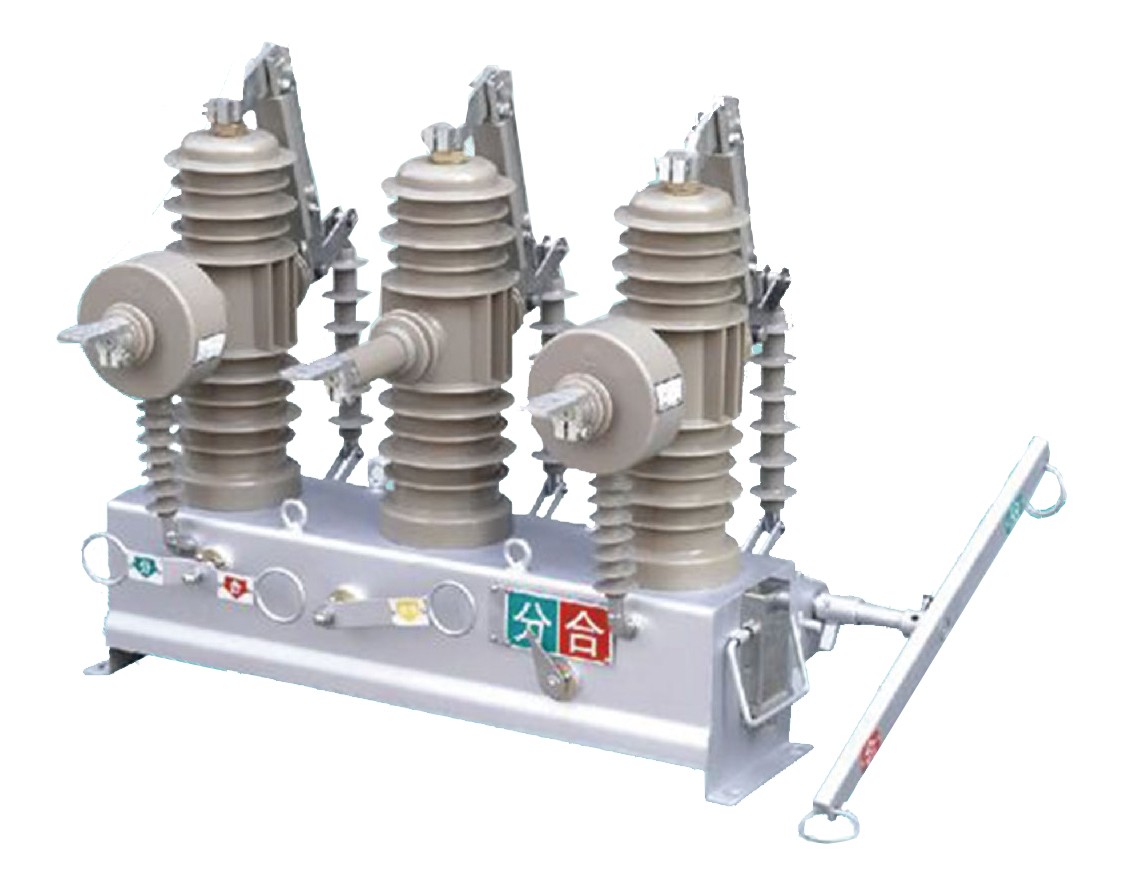

◆真空灭弧室采用专利固封技术，体积小，寿命长，可靠性高，屏蔽罩外露；封装在环氧树脂内，耐气候性好，便于运输；操作机构采用可靠性的双稳态永磁技术，结构简单，无需维护保养，机械寿命可高达30000次；
◆环氧树脂封装：符合环保要求；已被广泛验证的户外性能；耐臭氧和紫外线；坚固、轻、不易碎裂；永磁机构：运动部件少；无须维护保养；应用双稳态永磁技术；
◆采用真空灭弧，固体绝缘，体积小，重量轻，开断容量大，绝缘水平高；手动分闸装置：当控制系统出现故障时，可用手动分闸作紧急分断操作，可靠开断额定负荷电流；
◆位置检测器：接近开关装于联动轴上，不需机械元件，简单可靠检测开关的分合位置；开关外壳采用不锈钢或喷塑处理，耐腐蚀性、耐气候性好；
◆可外加隔离开关，形成可见断口并可靠联锁，组成组合电器；可与控制器配套实现遥控、遥测、遥信、遥调“四遥”功能。

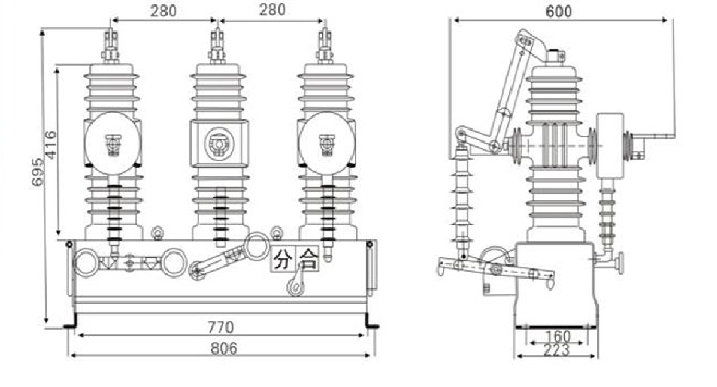

ZW32结构及安装尺寸
